延長導線付シース型測温抵抗体各種（3）
スリープの外形寸法は、シース径及び補償導線の芯線径と被覆種類により異なります。
| 基本形式 | シース外径 | 補償導線被覆の種類 | スリープ寸法 |
|---|---|---|---|
| R-35 | Φ2.3～Φ5.4 | EXA EXB EXF | Φ8x40mm |
| Φ2.3～Φ5.4 | EXC EXD EXE | Φ10x40mm | |
| Φ8.0 | EXA EXB EXC EXD EXE EXF | Φ10x40mm | |
| R-40 | Φ2.3～Φ8.0 | EXA EXB EXC EXD EXE EXF | Φ10x40mm |
| R-35 ダブルエレメント | Φ2.3～Φ8.0 | EXA EXB EXC EXD EXE | Φ10x40mm |
| R-40 ダブルエレメント | Φ2.3～Φ8.0 | EXA EXB EXC EXD EXE | Φ10x40mm |
延長導線の芯線と被覆の種類
| 形式 | 芯線 | 被覆の種類 | 使用温度 | |
|---|---|---|---|---|

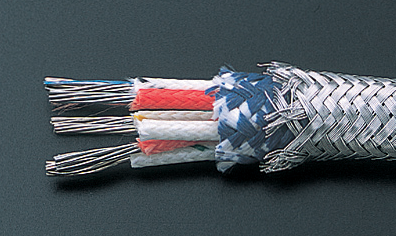

| EXA |
20/0.18x3P 丸仕上げ |
絶縁体=ガラス繊維 外被=ガラス繊維 +ステンレス線外側保護被覆 | 150℃以内 |
|
|
20/0.18x6P 丸仕上げ ダブルエレメント用 |
絶縁体=ガラス繊維 外被=ガラス繊維 +ステンレス線外側保護被覆 | 150℃以内 |
| |

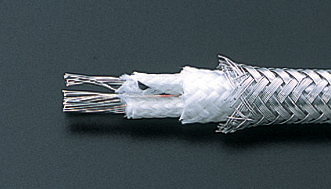

| EXB |
20/0.18x3P 丸仕上げ |
絶縁体=ガラス繊維 外被=ガラス繊維 | 150℃以内 |
|
|
20/0.18x6P 丸仕上げ ダブルエレメント用 |
絶縁体=ガラス繊維 外被=ガラス繊維 | 150℃以内 |
| |

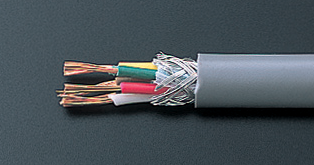

| EXC |
20/0.18x3P 丸仕上げ |
絶縁体=耐熱ビニール 外被=耐熱ビニール +内銅シールド線保護被覆 | 90℃以内 |
|
|
20/0.18x6P 丸仕上げ ダブルエレメント用 |
絶縁体=耐熱ビニール 外被=耐熱ビニール +内銅シールド線保護被覆 | 90℃以内 |
| |
| EXD |
20/0.18x3P 丸仕上げ |
絶縁体=耐熱ビニール 外被=耐熱ビニール | 90℃以内 |
|
|
20/0.18x6P 丸仕上げ ダブルエレメント用 |
絶縁体=耐熱ビニール 外被=耐熱ビニール | 90℃以内 |
| |
| EXE |
20/0.18x3P 丸仕上げ |
絶縁体=シリコン 外被=シリコン | 150℃以内 |
|
|
20/0.18x6P 丸仕上げ ダブルエレメント用 |
絶縁体=シリコン 外被=シリコン | 150℃以内 |
| |
| EXF |
20/0.18x3P 丸仕上げ |
絶縁体=テフロン 外被=テフロン | 150℃以内 |
|
