金型の温度測定用シース型熱電対各種（1）
|

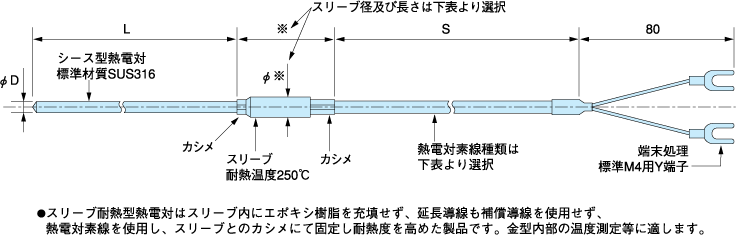

HT-35 基本パターン |
 |
|---|

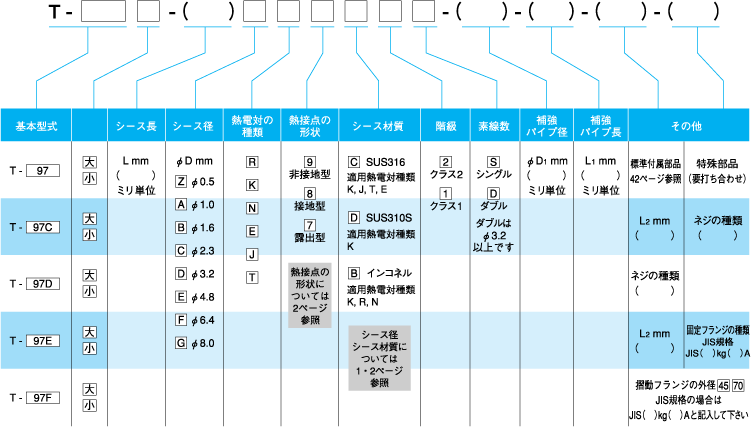

型式の作り方
[ ]は下表より記号を選択。 () は数字もしくは文字を記入
延長用熱電対素線各種
| 形式 | 芯線 | 被覆の種類 | 使用温度 | 適用熱電対種類 | |
|---|---|---|---|---|---|
| EXA |
7/0.32 丸仕上げ 仕上がり径 約Φ4 |
絶縁体=ガラス繊維 外被=ガラス繊維 +ステンレス線外側保護被覆 | 250℃以内 | K,J |
|
| EXB |
7/0.32 丸仕上げ 仕上がり径 約Φ4 |
絶縁体=ガラス繊維 外被=ガラス繊維 | 250℃以内 | K,J |
|
| EXH |
7/0.2 丸仕上げ 仕上がり径 約Φ3.5 |
絶縁体=ガラス繊維 外被=ガラス繊維 +ステンレス線外側保護被覆 | 250℃以内 | K,J |
|
| EXM |
7/0.2 丸仕上げ 仕上がり径 約Φ3 |
絶縁体=ガラス繊維 外被=ガラス繊維 | 250℃以内 | K,J |
|
